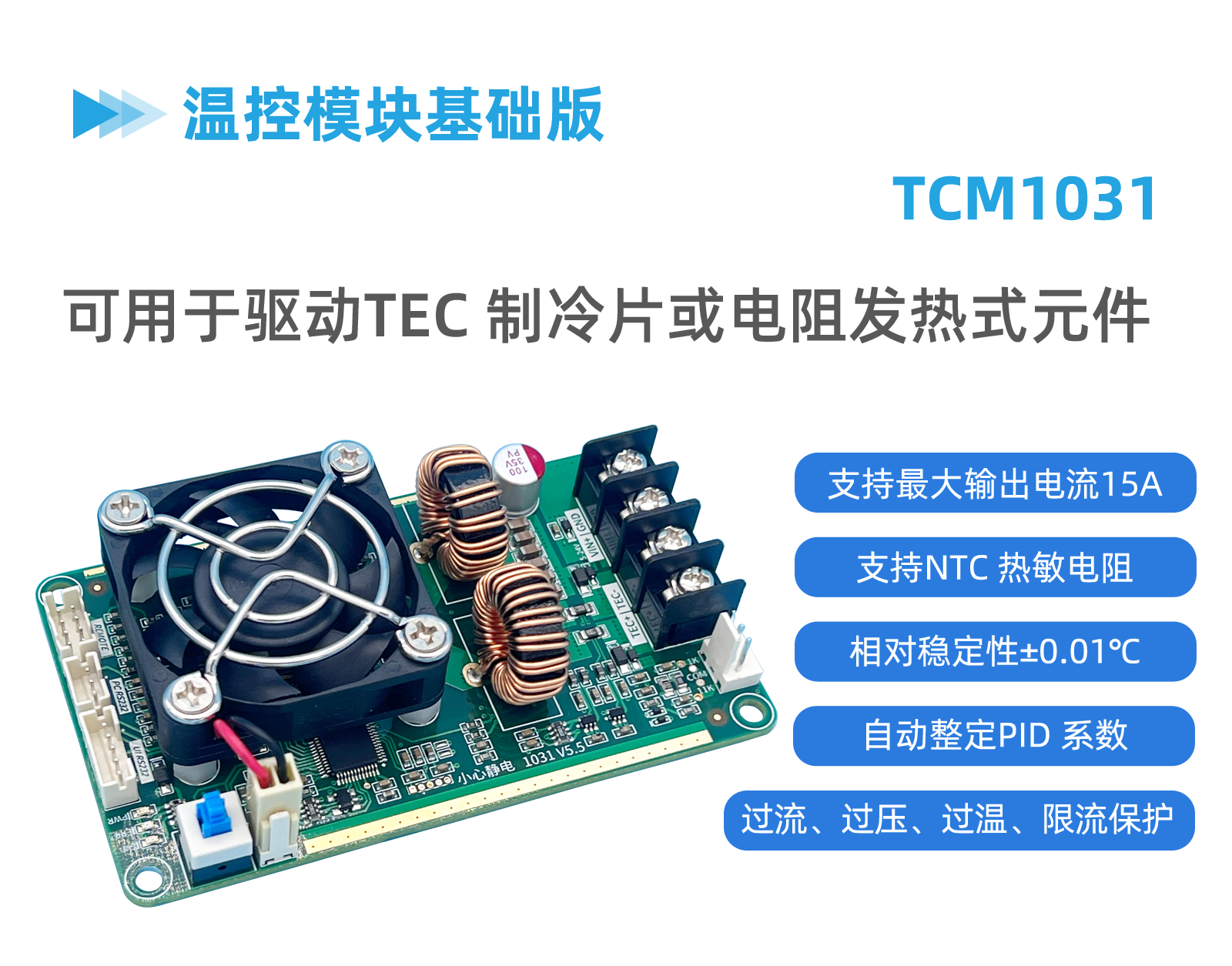

温控模块TCM1031
-
电源电压
5～24V
-
最大输出电流
15A
-
温控数量
单路
-
输出极性
双向
-
最佳稳定性
0.01℃
-
保护功能
过压、过流、过温
半导体致冷片（Thermo Electric Cooler，缩写为TEC），也叫珀尔贴/帕尔贴（Peltier）制冷片，可以实现加热或制冷。
简化版TCM系列温控器，可以满足大部分的简单温控需求。
它可用于驱动半导体制冷片TEC或者电阻发热式元件（比如陶瓷加热片/棒、PTC加热片）。
适用于激光器温控，生物医学，科学实验等需求。
- 支持NTC热敏电阻和PT1000铂电阻；<0.01℃分辨率；传感器开路保护。
- 最佳±0.01℃的稳定性；PID系数可调节；PID系数自动整定功能。
- 制冷、加热和双向三种输出模式可选。单向温控模块只能选择单向制冷或加热。
- 直流电压源输出，纹波小，延长半导体制冷片的寿命，提高制冷效率，提高稳定性。
- 过压、过温保护，可选的故障后自动恢复功能。
- 可独立运行，也可用手持用户接口模块或计算机进行实时控制、记录数据和实时曲线。
- 支持1个串口控制多个温控模块。
高性能
精心设计的测温和控制系统，实现高分辨率、高稳定性。
自动整定
易使用的自动整定功能，简化PID系数设置难度；
自动整定完成后会生成优化的PID系数，获得速度快、过冲小、振荡少的温控性能。
开放式平台
提供完整串口控制命令，用户可自己编程通过计算机或单片机控制温控模块；
免费提供上位机软件，可实现参数观测、设置、数据记录和曲线显示等功能。
强大灵活性
各种参数都可以在用户软件中调节、设置、保存，方便用户在不同的温控系统中使用该温控模块
- 传感器参数可灵活设置，支持不同规格参数的热敏电阻和PT1000铂电阻探测器
- 输出模式、最大输出电压等输出参数可灵活设置，可适应不同型号TEC需求
- 各种保护的阈值可软件灵活设置

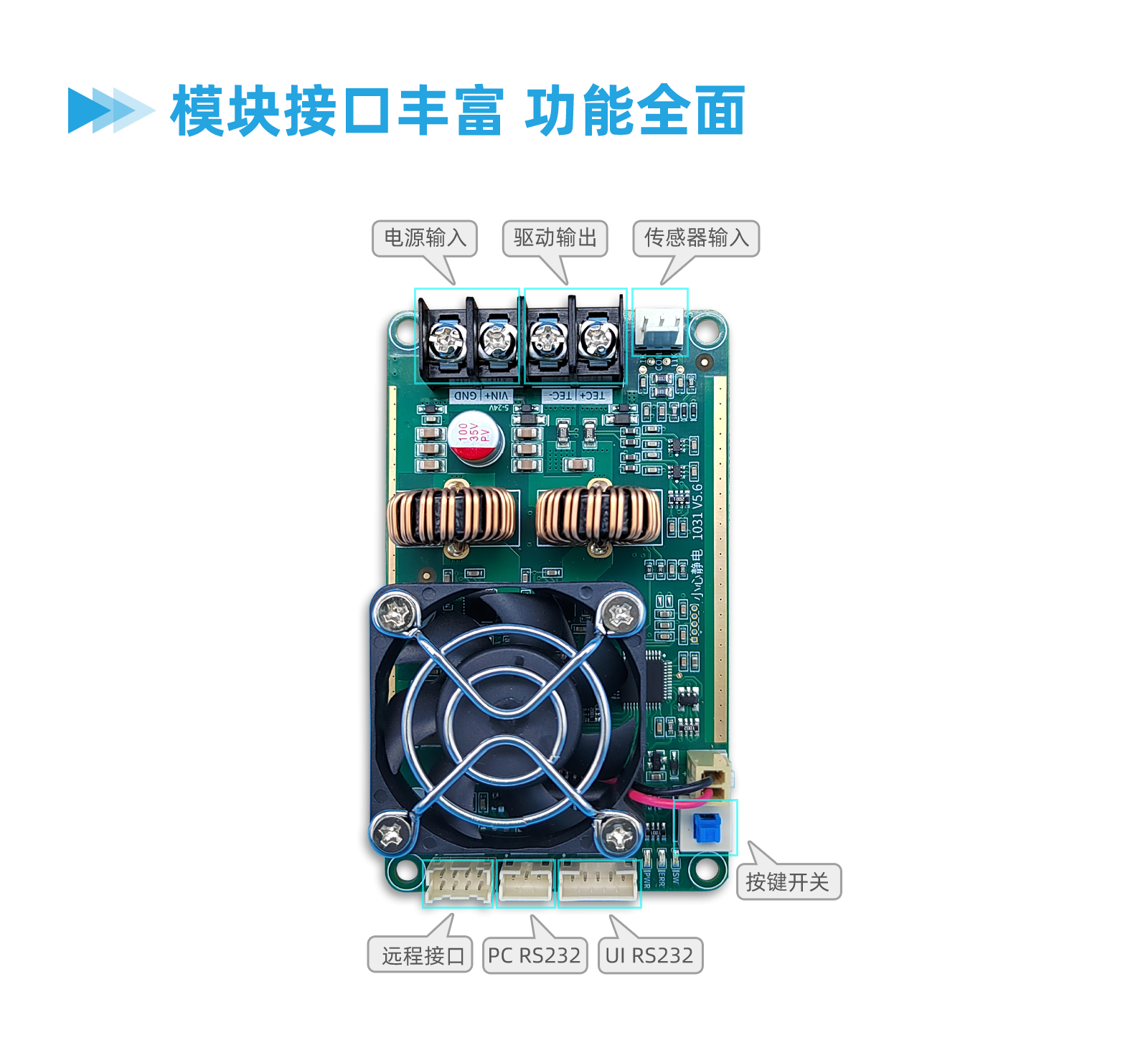

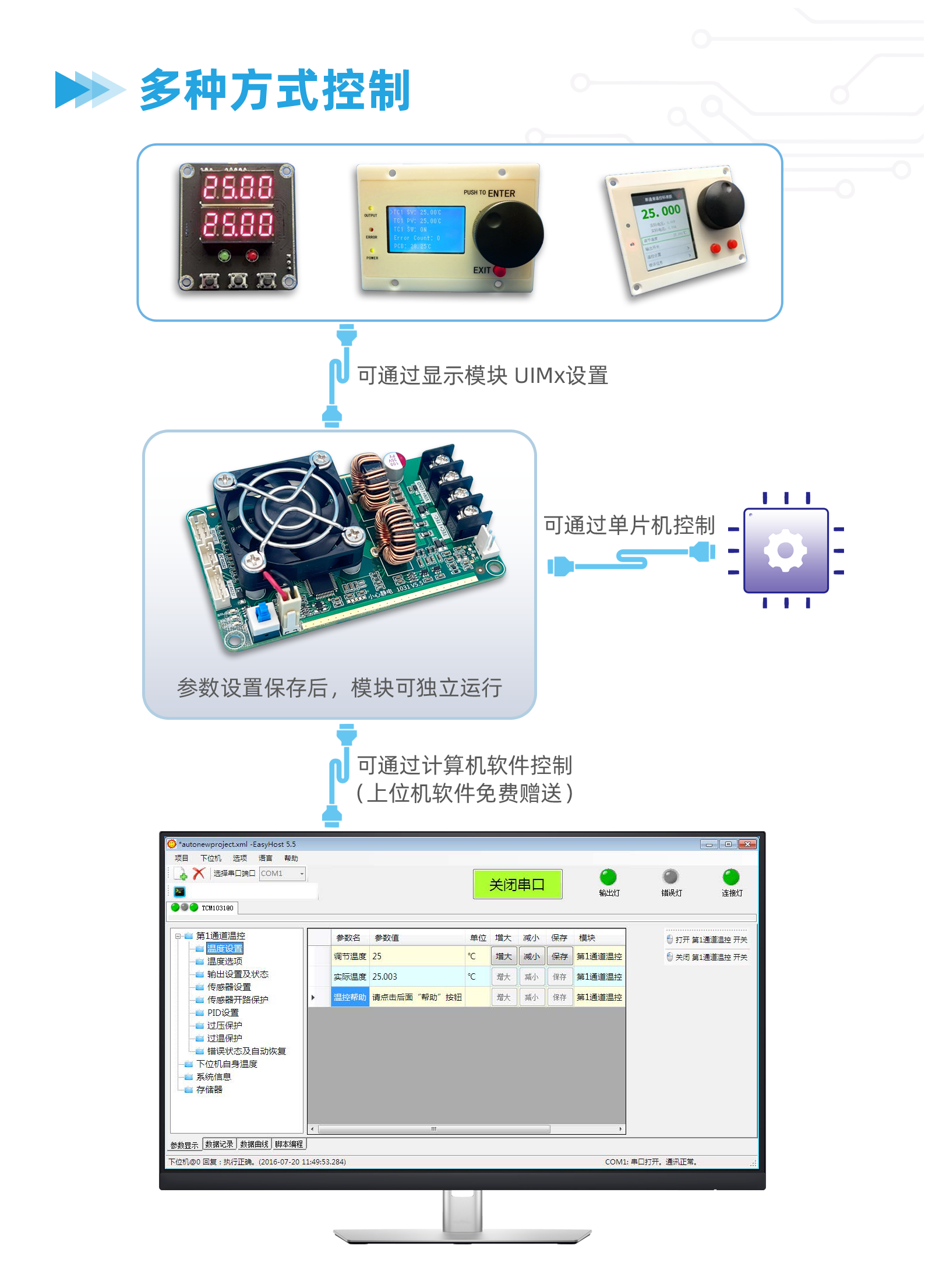

控制方式/人机界面
1. 计算机：可计算机控制，附送的连接线可连接模块至计算机的RS232串口；
如计算机没串口，可使用USB转DB9公口串口线；上位机软件免费，中文界面，功能丰富，操作简单。
2. UIM：如果不方便使用计算机控制，可以使用手持显示模块UIM（需要另外选购）。
UIM上有液晶屏和按键，可以完成参数观测、设置和保存操作。
3. 单片机：可使用单片机的串口（需转换为RS232电平）与模块的串口通讯，并控制模块。
4. 独立运行：除了与用户交互的功能外，模块的所有核心功能都在模块自身上；因此，参数设置保存后，模块可以独立运行，不需要一直连接UIM、计算机。
系列产品

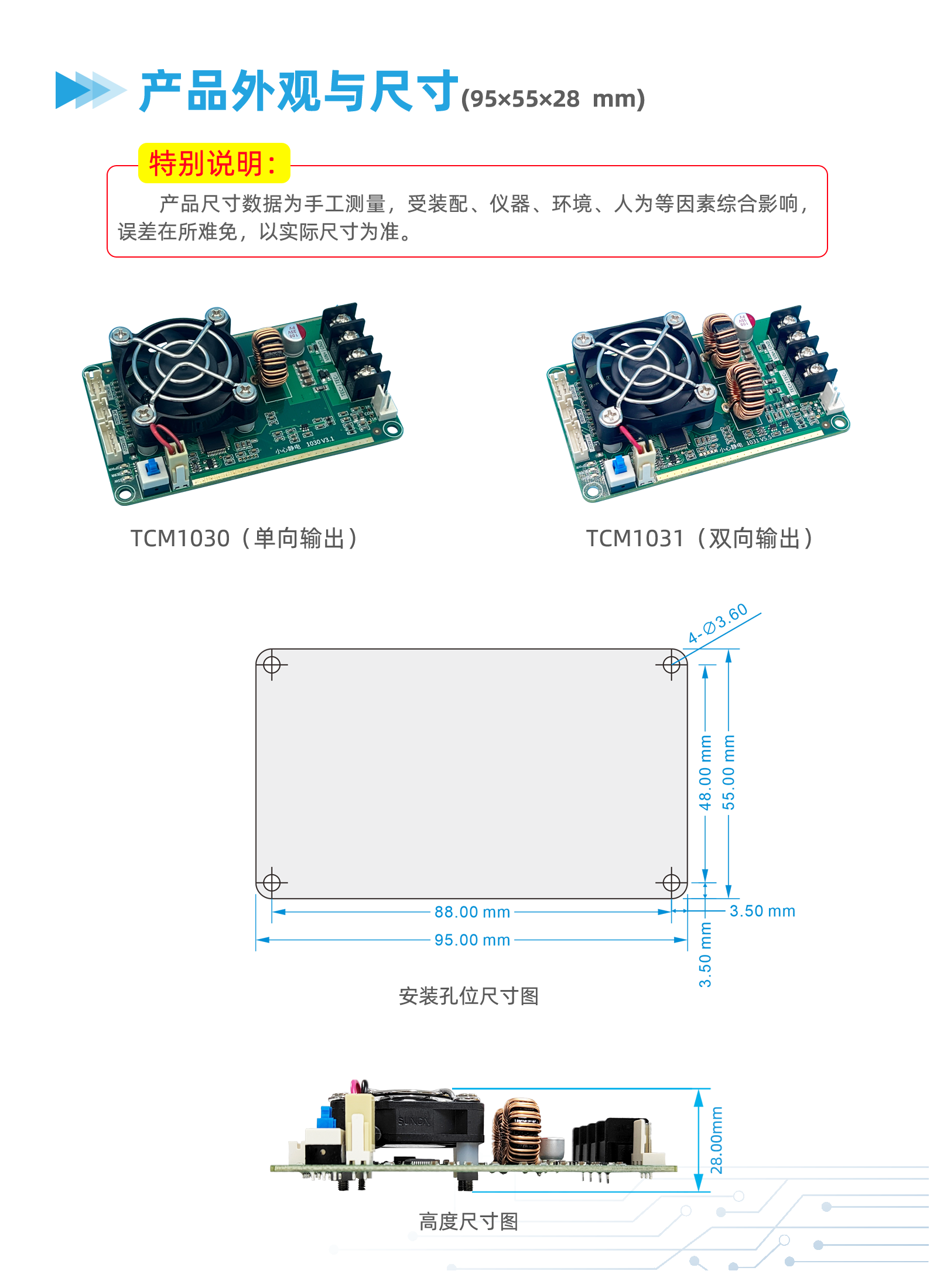

| TCM1030 | TCM1031 | |
|---|---|---|
| 最佳稳定性1 | 0.01℃ | 0.01℃ |
| 电源电压 | 5～24V | 5～24V |
| 温控数量 | 1 | 1 |
| 输出极性 | 单向温控 | 双向温控 |
| 极限输出电流 | 15A | 15A |
| 极限输出电压 | 80%电源电压 | 80%电源电压 |
| 尺寸 | 95×55×28mm | 95×55×28mm |
注1：优化状况下的短期稳定性指标；跟系统整体相关，跟PID参数设置相关
常规性能
| 参数 | 型号 | 单位 | ||
| TCM1030 | TCM1031 | |||
| 电源电压 VIN |
标称范围 | 5～24 | 5～24 | V |
| 极限范围 注1 | 4.7～25 | 4.7～25 | V | |
| 温控通道数量 | 1 | 1 | ||
| 输出极性 注2 | 单向 | 双向 | ||
| 输出电压极限 注3 | ±80%VIN | ±80%VIN | V | |
| 输出电流极限 注4 | 15@VIN≥8V | 15@VIN≥8V | A | |
| 工作 温度 | 环境温度 | -10～55 | -10～55 | ℃ |
| 自身温度 注5 | -10～65 | -10～65 | ℃ | |
| 散热方式 | 自带风扇散热 | 自带风扇散热 | ||
| 输出过压保护 | √ | √ | ||
| 输出过流保护 | V2 以上版本有 | V4 以上版本有 | ||
| 模块过热保护 | √ | √ | ||
| 外形尺寸 | 55x95x28 | 55x95x28 | mm | |
| 模块净重 | 0.07 | 0.07 | kg | |
注意：无输出过流、短路保护，可靠性要求比较高的场合请用户选择性增加保险丝。
注1：电源电压超过极限范围，或带电插拔电源线而产生电压尖峰，都易导致模块永久损坏。
注2：双向温控的输出模式可以由用户软件设置为单向致冷、单向加热和双向自动3种模式之一；单向温控的输出模式只能设置为单向致冷或单向加热。
注4：电源电压小于8V时，输出电流能力逐步降低。实际输出电流由用户设置的最大输出电压和TEC电阻共同决定，但不会超过该极限。
注5：温控模块自身温度超过55度时，报警；到65度时关闭输出。
温控性能
| 传感器 | 参数 | 附加条件 | 型号 | 单位 | |
| TCM1030 | TCM1031 | ||||
| 热敏电阻 @25℃ 注1 |
相对稳定性 注2 | 跟整个系统相关 | ±0.01 | ℃ | |
| 测温范围 参考电阻 11k |
<0.01℃分辨率 | 0～40 | ℃ | ||
| <0.02℃分辨率 | -20～65 | ℃ | |||
| 测温范围 注3 参考电阻 1k |
<0.02℃分辨率 | 35～130 | ℃ | ||
| <0.03℃分辨率 | 20～150 | ℃ | |||
| 初始测温精度 注3 | 典型值 | <0.03 | ℃ | ||
| 最大值 | <0.1 | ℃ | |||
| 温漂 注4 | 模块自身变化 30℃ | <0.03 | ℃ | ||
| 工作 8000 小时测温 精度老化漂移 |
模块自身温度 25℃ | <0.03 | ℃ | ||
| 模块自身温度 55℃ | <0.06 | ℃ | |||
| PT1000 | 相对稳定性 注2 | 跟整个系统相关 | ±0.1 | ℃ | |
| 测温范围（参考电阻 1k） | <0.1℃分辨率 | -55～200 | ℃ | ||
| 初始测温精度 注3 | 典型值 | <0.3 | ℃ | ||
| 最大值 | <1 | ℃ | |||
| 温漂 注4 | 模块自身变化 30℃ | <0.3 | ℃ | ||
| 工作 8000 小时测温 精度老化漂移 |
模块自身温度 25℃ | <0.3 | ℃ | ||
| 模块自身温度 55℃ | <0.6 | ℃ | |||
注意：该表所列内容为温控模块本身性能，未包含传感器的误差、老化。
注1：使用标配热敏电阻（10k 1% B=3950）在25℃的性能表现。使用不同的热敏电阻会左右移动高分辨率测温范围。
注2：优化状况下的短期稳定性；跟系统整体相关，跟PID参数设置相关。
注3：温控模块初始测温精度（假设使用无误差理想传感器，模块自身温度为25℃）。
注4：温控模块自身温度变化（工作环境温度的影响，或自身功率器件发热的影响）造成的测温精度变化。
-
