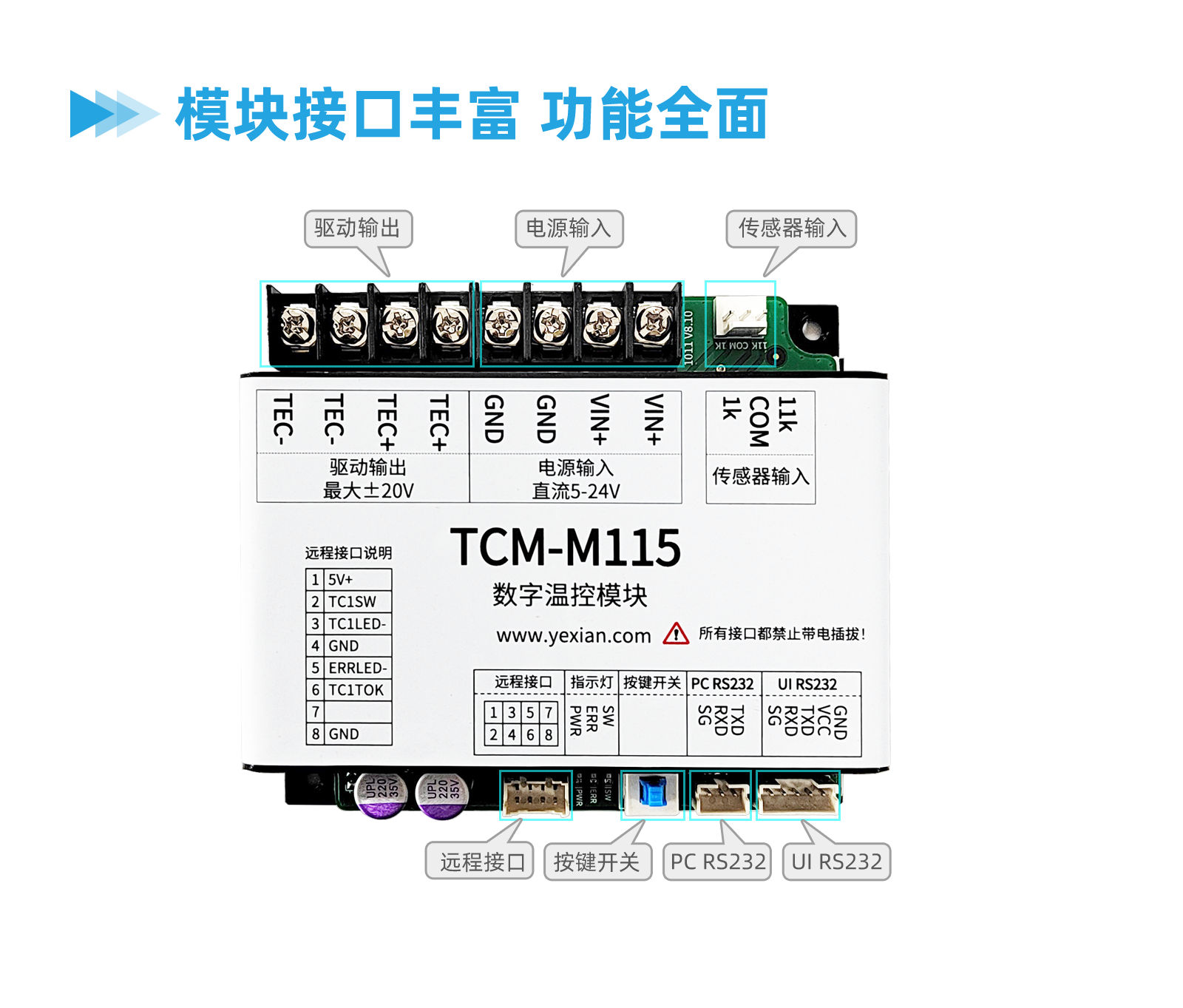

温控模块TCM-M115
-
电源电压
5～24V
-
最大输出电流
15A
-
温控数量
单路
-
输出极性
双向
-
最佳稳定性
0.002℃
-
保护功能
过压、过流、过温
半导体致冷片（Thermo Electric Cooler，缩写为TEC），也叫珀尔贴/帕尔贴（Peltier）制冷片，可以实现加热或制冷。

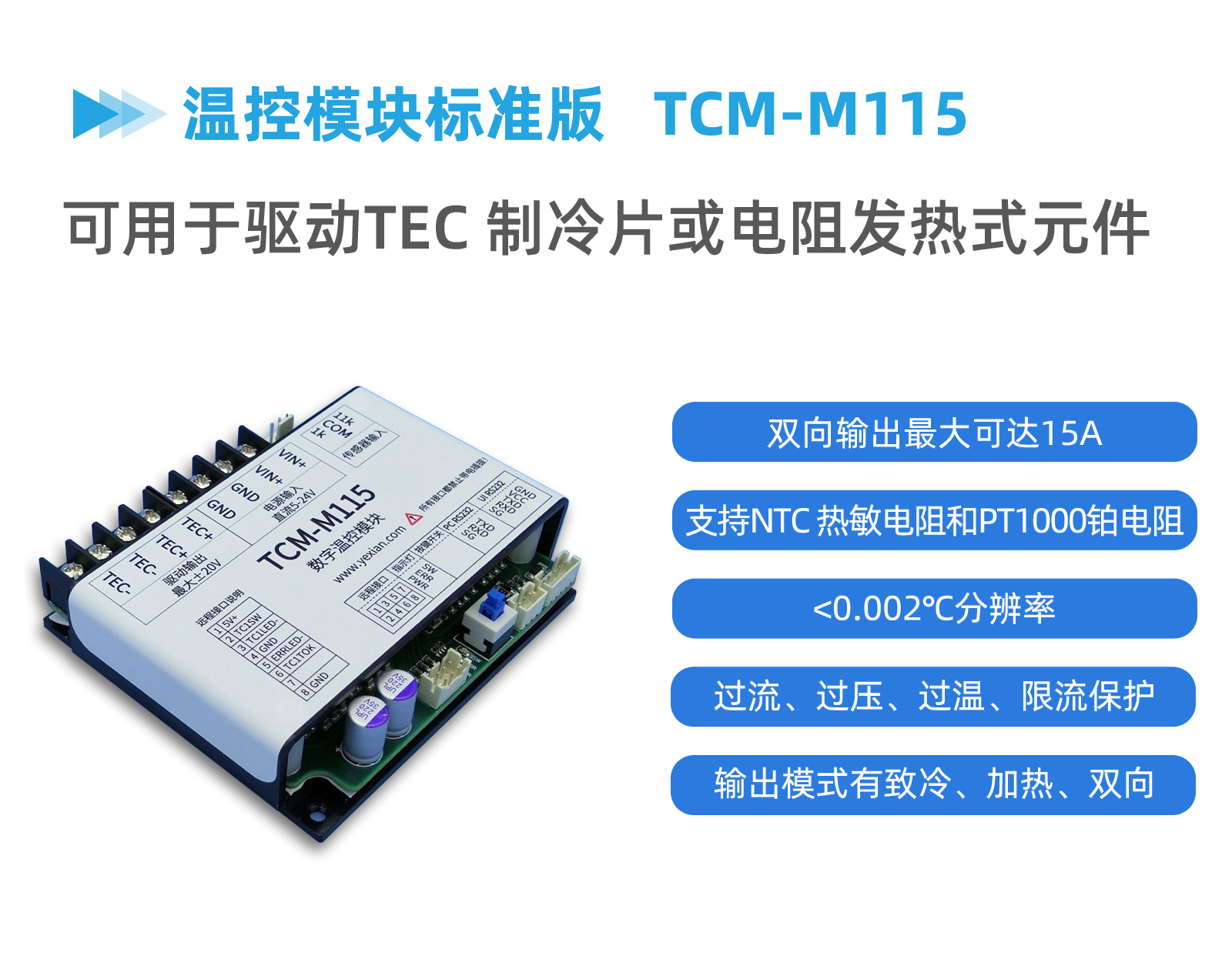

标准版TCM系列温控器，可以用于驱动半导体制冷片TEC实现双向高精度温度控制，具有优异的恒温性能；
也可设置后用于电阻发热式元件（比如陶瓷加热片/棒、PTC加热片）。 适用于激光器温控，生物医学，科学实验等需求。
- 支持NTC热敏电阻和PT1000铂电阻；<0.002℃分辨率；传感器开路保护。
- 最佳±0.002℃的稳定性；PID系数可调节；PID系数自动整定功能。
- 制冷、加热和双向三种输出模式可选。
- 直流电压源输出，纹波小，延长半导体制冷片的寿命，提高制冷效率，提高稳定性。
- 保护功能全：过流、过压、过温和限流保护，可选的故障后自动恢复功能。
- 可独立运行，也可用手持用户接口模块或计算机进行实时控制、记录数据和实时曲线。
- 支持1个串口控制多个温控模块。
高性能
精心设计的测温和控制系统，实现高分辨率、高稳定性。
自动整定
易使用的自动整定功能，简化PID系数设置难度；
自动整定完成后会生成优化的PID系数，获得速度快、过冲小、振荡少的温控性能。
开放式平台
提供完整串口控制命令，用户可自己编程通过计算机或单片机控制温控模块；
免费提供上位机软件，可实现参数观测、设置、数据记录和曲线显示等功能。
强大灵活性
各种参数都可以在用户软件中调节、设置、保存，方便用户在不同的温控系统中使用该温控模块
- 传感器参数可灵活设置，支持不同规格参数的热敏电阻和PT1000铂电阻探测器
- 输出模式、最大输出电压等输出参数可灵活设置，可适应不同型号TEC需求
- 各种保护的阈值可软件灵活设置

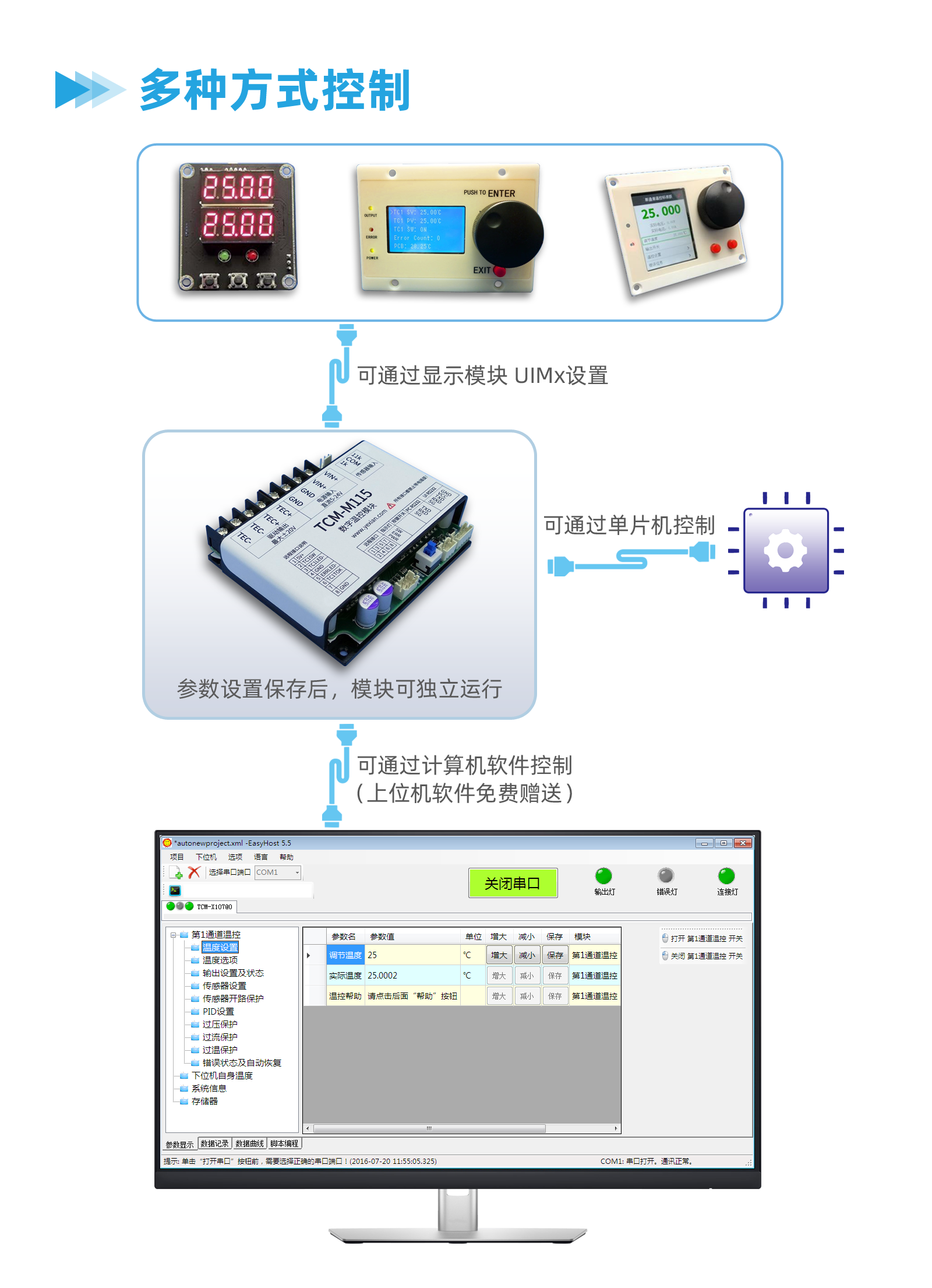

控制方式/人机界面

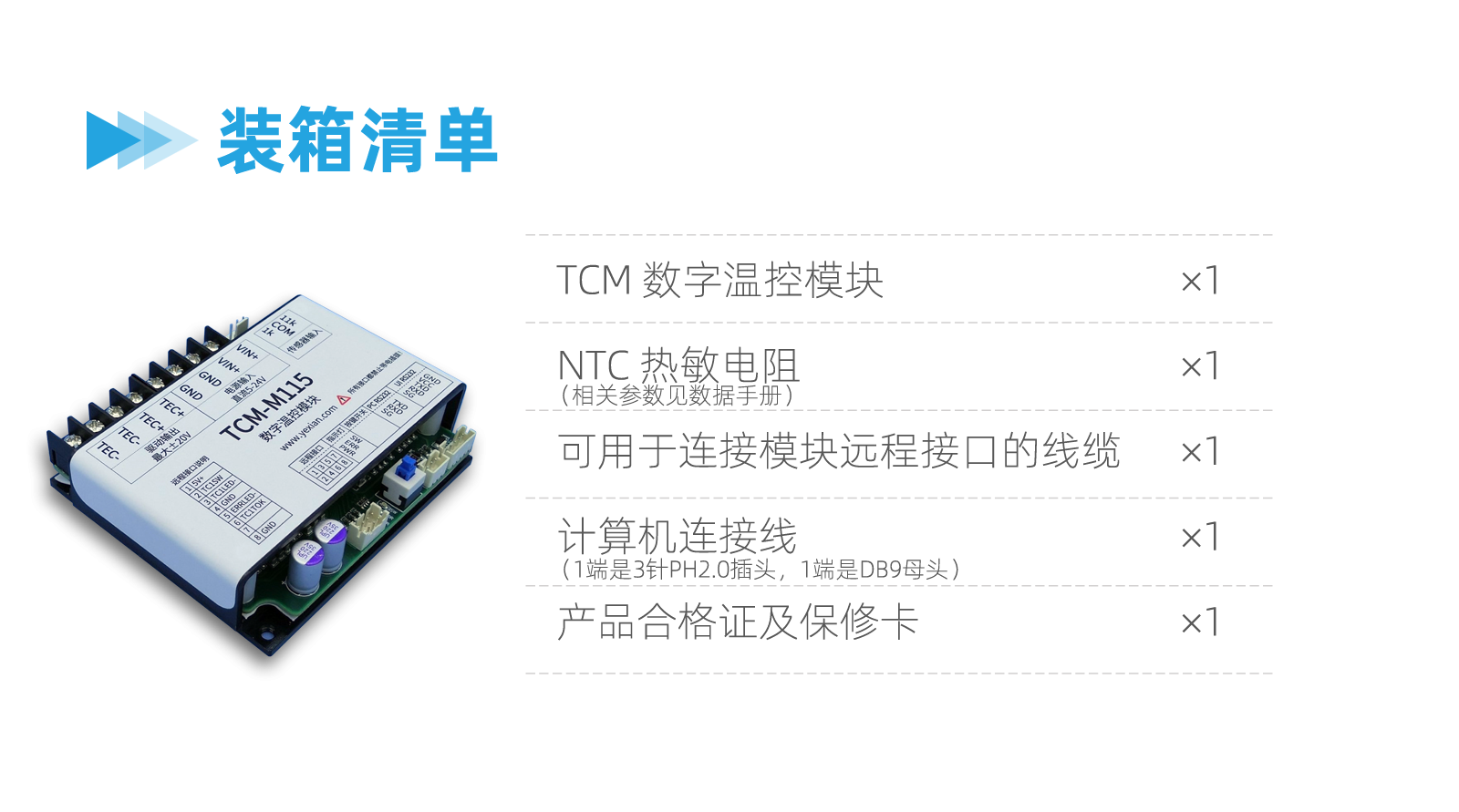

1. 计算机：可计算机控制，附送的连接线可连接模块至计算机的RS232串口；
如计算机没串口，可使用USB转DB9公口串口线；上位机软件免费，中文界面，功能丰富，操作简单。
2. UIM：如果不方便使用计算机控制，可以使用手持显示模块UIM（需要另外选购）。
UIM上有液晶屏和按键，可以完成参数观测、设置和保存操作。
3. 单片机：可使用单片机的串口（需转换为RS232电平）与模块的串口通讯，并控制模块。
4. 独立运行：除了与用户交互的功能外，模块的所有核心功能都在模块自身上；因此，参数设置保存后，模块可以独立运行，不需要一直连接UIM、计算机。
系列产品
| TCM-X107 | TCM-M115 | TCM-M207 | |
|---|---|---|---|
| 最佳稳定性1 | 0.002℃ | 0.002℃ | 0.002℃ |
| 电源电压 | 5～24V | 5～24V | 5～24V |
| 温控数量 | 1 | 1 | 2 |
| 输出极性 | 双向温控 | 双向温控 | 双向温控 |
| 极限输出电流 | 7A | 15A | 7A |
| 极限输出电压 | 90%电源电压 | 80%电源电压 | 85%电源电压 |
| 尺寸 | 66×80×25mm | 95×80×25mm | 95×80×25mm |
注1：优化状况下的短期稳定性指标；跟系统整体相关，跟PID参数设置相关
| 参数 | 型号 | 单位 | |||
| TCM-X107 | TCM-M207 | TCM-M115 | |||
| 电源电压 VIN |
标称范围 | 5～24 | 5～24 | 5～24 | V |
| 极限范围 注1 | 4.7～25 | 4.7～25 | 4.7～25 | V | |
| 温控通道数量 | 1 | 2 | 1 | ||
| 输出极性 注2 | 双向 | 双向 | 双向 | ||
| 输出电压极限 注3 | ±90%VIN | ±85%VIN | ±80%VIN | V | |
| 输出电流极限 注4 | 7@VIN≥8V | 7@VIN≥8V | 15@VIN≥8V | A | |
| 工作 温度 | 环境温度 | -10～55 | -10～55 | -10～55 | ℃ |
| 自身温度 注5 | -10～75 | -10～75 | -10～75 | ℃ | |
| 散热方式 | 需要额外辅助散热措施 | ||||
| 输出过压保护 | √ | √ | √ | ||
| 输出过流、限流保护 | √ | √ | √ | ||
| 外形尺寸 | 66×80×25 | 95×80×25 | 95×80×25 | mm | |
| 模块净重 | 0.15 | 0.2 | 0.2 | kg | |
注1：电源电压超过极限范围，或带电插拔电源线而产生电压尖峰，都易导致模块永久损坏。
注2：实际输出可以由用户软件设置为单向致冷、单向加热和双向自动3种模式之一。
注3：温控模块的最大输出电压可设置为0和该极限之间的任意值，因此可适用于不同型号的TEC。实际输出电压由PID计算得到，在0和最大输出电压之间。
注4：电源电压小于8V时，输出电流能力逐步降低。实际输出电流由用户设置的最大输出电压和TEC电阻共同决定，但不会超过该极限。
注5：温控模块自身温度超过60度时，输出电流能力比例降低，到75度时降为0（为了安全，该降额保护由温控器自带高温限流功能自动完成）。
-
