通用显示模块UIM
我司产品的一个最主要的特点就是产品的参数可以设置。大多数情况下，可以通过电脑连接产品的串口，用上位机软件进行设置。
有时，不方便连接电脑，因此需要1个无电脑的方案。显示模块UIM可以完成该功能。为了实现该功能，我们的产品几乎都提供1个基本的菜单系统，UIM可以显示该菜单。
菜单内容是由具体的产品决定的，UIM只负责显示和接受用户的按键消息，因此UIM是通用的，显示内容由具体的产品决定。
UIM、UIME、UIMP对比
| UIM | UIME | UIMP | |
|---|---|---|---|
| 中文名称 | 通用显示模块 | 数码管显示模块 | 彩屏显示模块 |
| 显示部件1 | 12864 单色LCD屏 | 数码管 | 彩色IPS屏幕 |
| 显示内容 | 英文或中文 内容固定，无法定制 | 两行数字 关联参数、小数点位置可自定义 | 中英文、启动图片、图标 内容自定义 |
| 可视角度 | 窄 | 广 | 广 |
| 多下位机支持 | 支持但不方便 | 支持，比较方便 | 强大，可以无缝显示 |
| 易用性2 | 简单，即插即用 | 一般，需简单配置 | 难，需要先进行复杂配置 |
| 配置软件 | EasyHost | UIMPEditor：UI编辑 EasyCom：UI下载到UIMP | |
| 附加功能 | 软硬件触发器 | 脚本（温度曲线循环等） | |
| 适用用户 | 用户自己使用 | 封装模块功能和显示内容给第三方使用 | 封装模块功能和显示内容给第三方使用 |
| 主要特点 | 即插即用 | 极简显示 | 强大高端 |
注1：分辨率跟版本有关，请看数据手册
注2：该易用性是指显示模块本身的配置使用。UIMP一旦配置好后，使用上更加方便。
操作说明
UIM含有LCD液晶屏，LED指示灯，旋钮，按键。
LCD液晶屏显示菜单；
LED指示灯显示状态；
通过旋钮+按键，用户可以选择不同的菜单行，修改被选中菜单的参数值。具体方法见用户手册。
接口说明

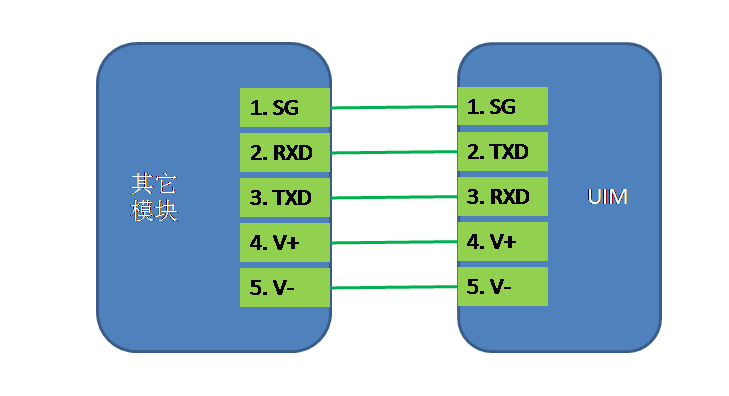

UIM通过串口和我司的其它产品相连。采用5针PH2.0接口。包装里提供1根5针直连排线，直接连接UIM和其它模块的UI RS232插座即可。
三种外形
UIM内部是一样的，为了方便不同的使用场合，有三种外观形式
| 外观特点 | 适用场合 | |
|---|---|---|
| UIM-1.8 | 裸板 | 用户自己想办法安装 |
| UIM-1.8-A | 带一个ABS安装板 | 通过面板安装，非常方便 |
| UIM-1.8-B | 带1个塑料外壳 | 手持使用 |

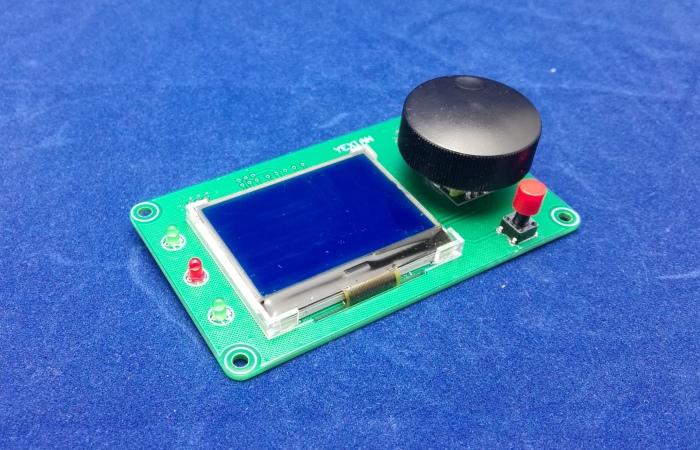

UIM-1.8

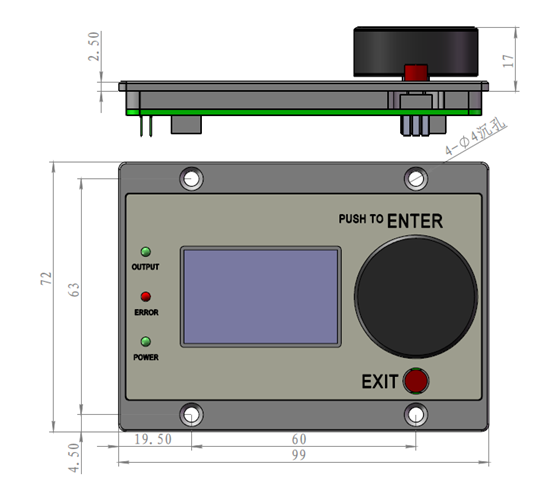

UIM-1.8-A

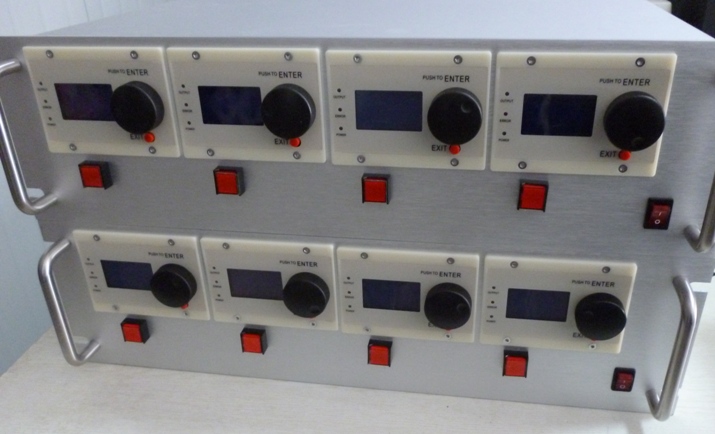

安装效果如下：

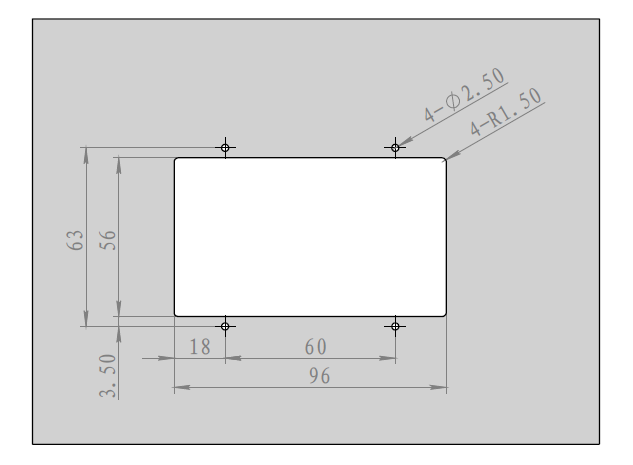

机箱面板上打孔方式如下（通过4颗M3沉头自攻螺钉安装）：

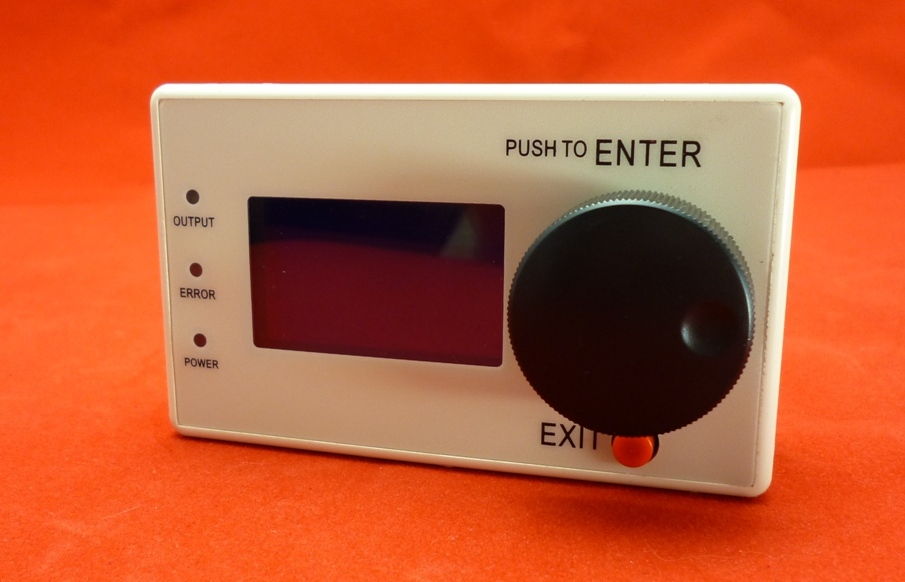

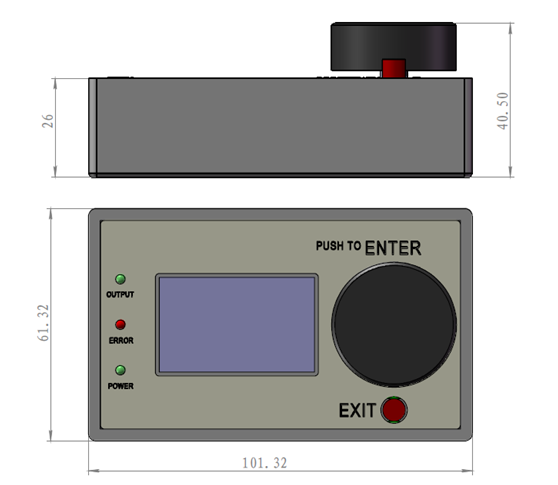

UIM-1.8-B
