彩屏显示模块UIM Pro

我司产品的一个最主要的特点就是产品的参数可以设置。大多数情况下，可以通过电脑连接产品的串口，用上位机软件进行设置。

有时，不方便连接电脑，因此需要1个无电脑的方案。我司提供1个通用显示模块UIM可以完成该功能，但是UIM的显示内容固定。

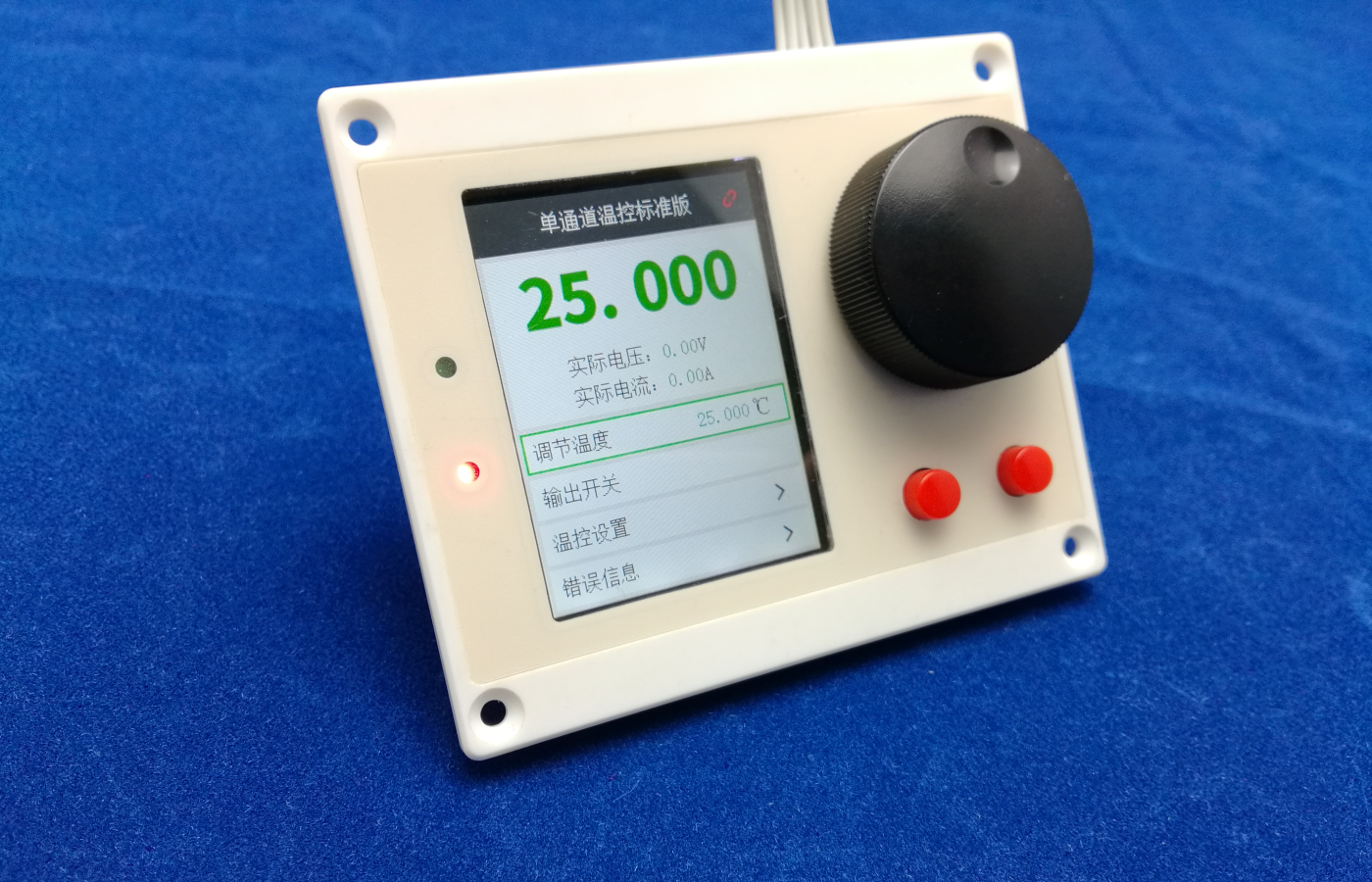

UIM Pro是新款的彩屏显示模块，其显示内容可以用户自定义。

---

UIM、UIME、UIMP对比

	UIM	UIME	UIMP
中文名称	通用显示模块	数码管显示模块	彩屏显示模块
显示部件1	12864 单色LCD屏	数码管	彩色IPS屏幕
显示内容	英文或中文 内容固定，无法定制	两行数字 关联参数、小数点位置可自定义	中英文、启动图片、图标 内容自定义
可视角度	窄	广	广
多下位机支持	支持但不方便	支持，比较方便	强大，可以无缝显示
易用性2	简单，即插即用	一般，需简单配置	难，需要先进行复杂配置
配置软件		EasyHost	UIMPEditor：UI编辑 EasyCom：UI下载到UIMP
附加功能		软硬件触发器	脚本（温度曲线循环等）
适用用户	用户自己使用	封装模块功能和显示内容给第三方使用	封装模块功能和显示内容给第三方使用
主要特点	即插即用	极简显示	强大高端

注1：分辨率跟版本有关，请看数据手册

注2：该易用性是指显示模块本身的配置使用。UIMP一旦配置好后，使用上更加方便。

---

操作说明

用户先使用软件UIMPEditor编辑自己满意的UI，编辑完成后保存。

用户再使用软件EasyCom下载该UI到UIMP里面，然后UIMP即可正常使用。

---

接口说明

UIMP有两个接口，UI RS232接口用来正常使用时和下位机通讯；Type-C接口用来连接计算机更新UI。

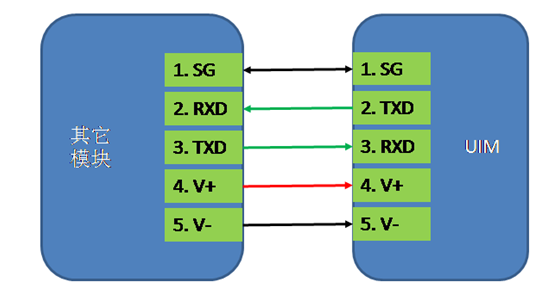

UI RS232接口如下图所示：

---

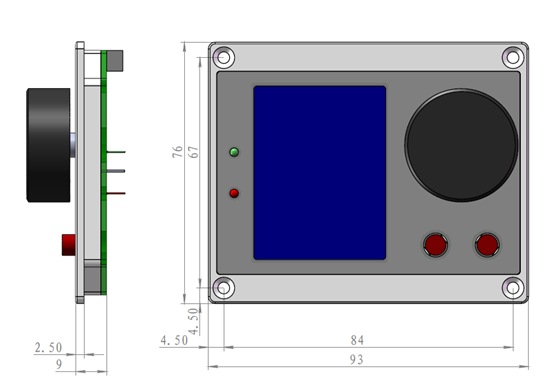

外形尺寸
