信号发生器模块PWG930
信号发生器模块，体积小巧，使用方便。
- 双通道输出，两通道脉冲相位可同步。
- 输出频率、脉宽、极性可设置。
- 可触发输出，触发延迟、触发沿可设置。
- 高精度，采用±50PPM精度有源晶振作为时钟源。
- 参数可保存，可独立运行。
开放式平台
提供完整串口控制命令，用户可自己编程通过计算机或单片机控制；

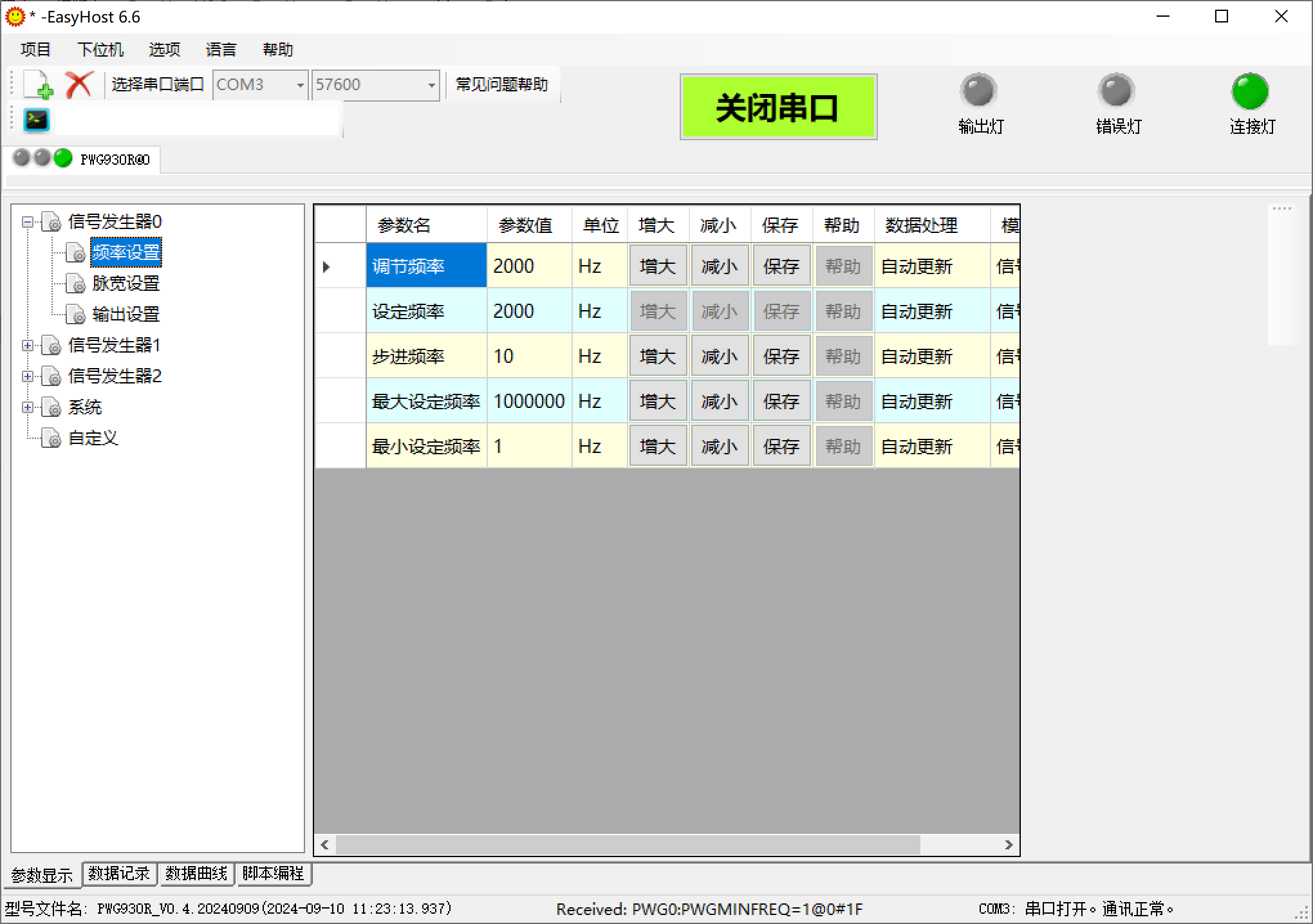

免费提供上位机软件，可实现参数观测、设置、数据记录和曲线显示等功能。
控制方式/人机界面
1. 计算机：可计算机控制，如计算机没串口，可使用USB转RS232串口线；
上位机软件免费，中文界面，功能丰富，操作简单。
2. 如果不方便使用计算机控制，可以使用显示模块UIMx（需要另外选购）实现参数显示设置。有三种可选：可自定义数码管显示模块UIME，通用显示模块UIM，可自定义彩屏显示模块UIMP。
3. 单片机：可使用单片机的串口（需转换为RS232电平）与模块的串口通讯，并控制模块。
4. 独立运行：除了与用户交互的功能外，模块的所有核心功能都在模块自身上；因此，参数设置保存后，模块可以独立运行，不需要一直连接UIM、计算机。
示例波形1

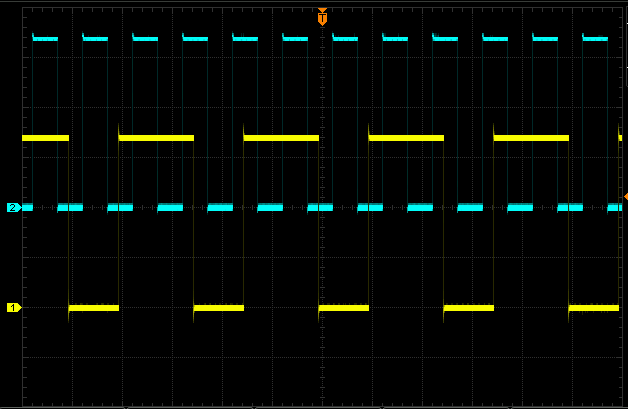

CH1和CH2独立输出。CH1 2kHz 300us；CH2 5kHz 100us; 示波器每格200us。
示例波形2

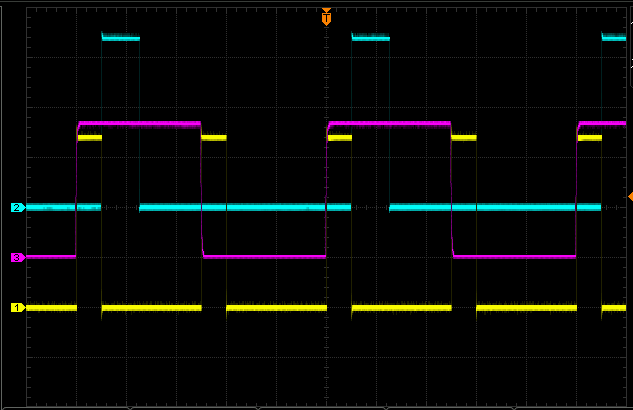

同步输出。用EXT或CH0信号使CH1/CH2输出具有固定的时间关系。
| 示波器 | 测量信号 | 模块内部设置 |
|---|---|---|
| CH1黄色 | 模块CH1输出 | CH1：上升下降沿触发，延迟0，脉宽100us |
| CH2蓝色 | 模块CH2输出 | CH2：上升沿触发，延迟100us，脉宽150us |
| CH3紫色 | EXT输入 | CH0：转发EXT输入信号（1kHz占空比50%） |
系列产品
| PWG930R | PWG930U（研发中） | |
|---|---|---|
| 电源电压 | 5-24V | 5-12V |
| 脉宽设置分辨率 | 约14ns | 约14ns |
| 通讯方式 | PH2.0端子，TTL或RS232 | Type-C，虚拟串口 |
