标准版温控模块

半导体致冷片（Thermo Electric Cooler，缩写为TEC），也叫珀尔贴/帕尔贴（Peltier）制冷片，可以实现加热或制冷。
标准版TCM系列温控器，可以用于驱动半导体制冷片TEC实现双向高精度温度控制，具有优异的恒温性能；
也可设置后用于电阻发热式元件（比如陶瓷加热片/棒、PTC加热片）。

适用于激光器温控，生物医学，科学实验等需求。

• 支持NTC热敏电阻和PT1000铂电阻；<0.002℃分辨率；传感器开路保护。
• 最佳±0.002℃的稳定性；PID系数可调节；PID系数自动整定功能。
• 致冷、加热和双向三种输出模式可选。
• 直流电压源输出，纹波小，延长半导体制冷片的寿命，提高制冷效率，提高稳定性。
• 保护功能全：过流、过压、过温和限流保护，可选的故障后自动恢复功能。
• 可独立运行，也可用手持用户接口模块或计算机进行实时控制、记录数据和实时曲线。
• 支持1个串口控制多个温控模块。

---

高性能

精心设计的测温和控制系统，实现高分辨率、高稳定性。

---

自动整定

易使用的自动整定功能，简化PID系数设置难度；
自动整定完成后会生成优化的PID系数，获得速度快、过冲小、振荡少的温控性能。

---

开放式平台

提供完整串口控制命令，用户可自己编程通过计算机或单片机控制温控模块；
免费提供上位机软件，可实现参数观测、设置、数据记录和曲线显示等功能。

---

强大灵活性

各种参数都可以在用户软件中调节、设置、保存，方便用户在不同的温控系统中使用该温控模块

• 传感器参数可灵活设置，支持不同规格参数的热敏电阻和PT1000铂电阻探测器
• 输出模式、最大输出电压等输出参数可灵活设置，可适应不同型号TEC需求
• 各种保护的阈值可软件灵活设置

---

控制方式/人机界面

1. 计算机：可计算机控制，附送的连接线可连接模块至计算机的RS232串口；
如计算机没串口，可使用USB转DB9公口串口线；上位机软件免费，中文界面，功能丰富，操作简单。

2. UIM：如果不方便使用计算机控制，可以使用手持显示模块UIM（需要另外选购）。
UIM上有液晶屏和按键，可以完成参数观测、设置和保存操作。

3. 单片机：可使用单片机的串口（需转换为RS232电平）与模块的串口通讯，并控制模块。

4. 独立运行：除了与用户交互的功能外，模块的所有核心功能都在模块自身上；因此，参数设置保存后，模块可以独立运行，不需要一直连接UIM、计算机。

---

系列产品

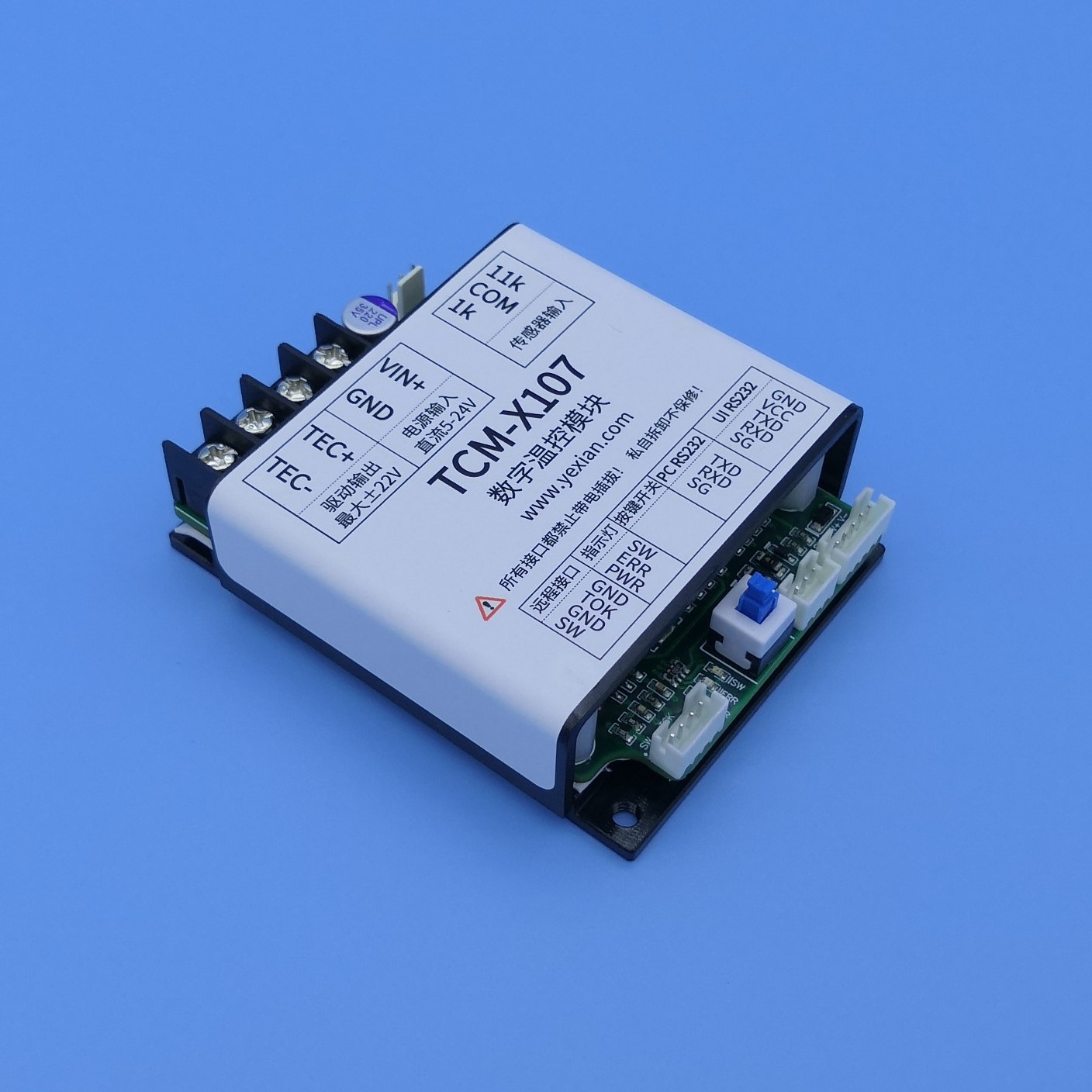

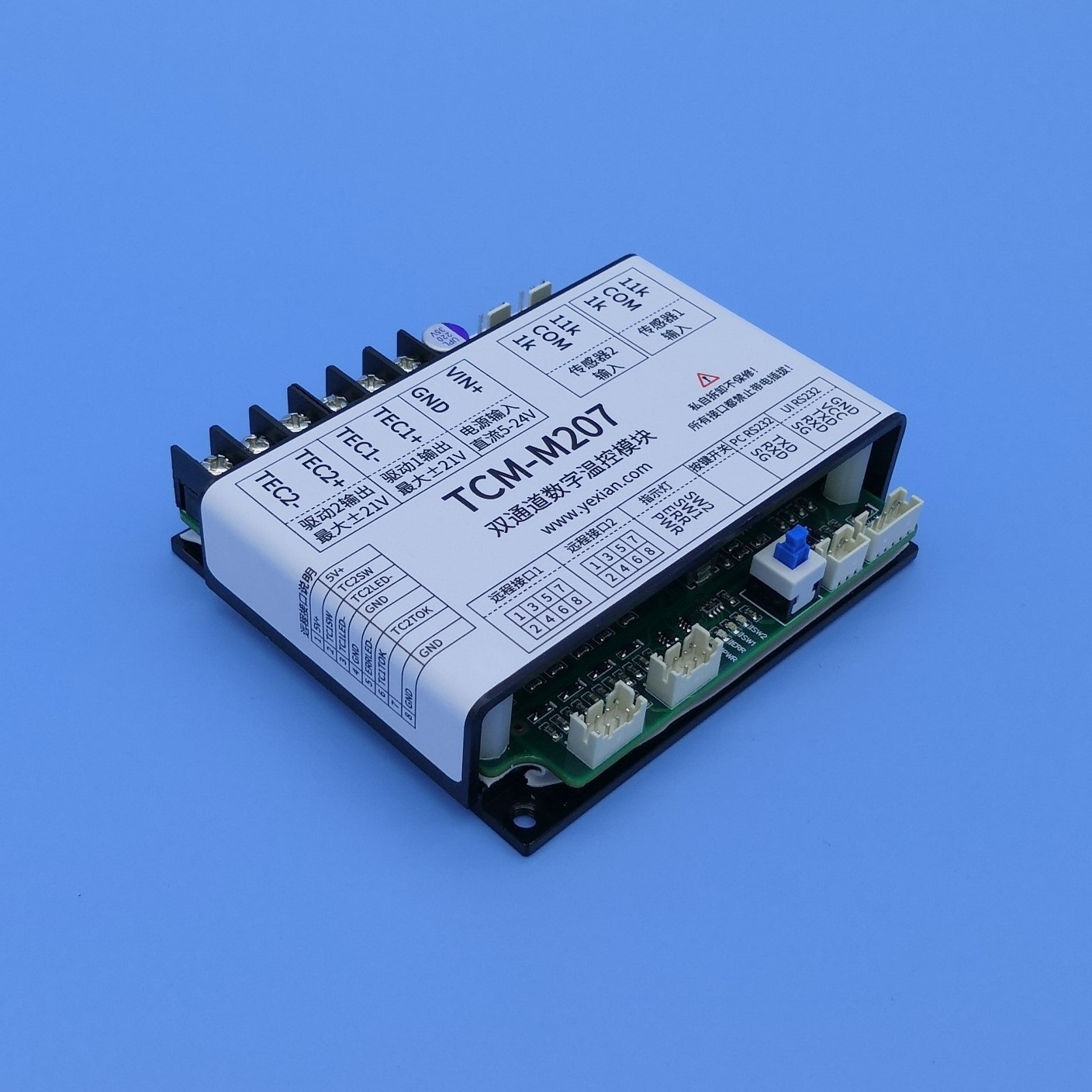

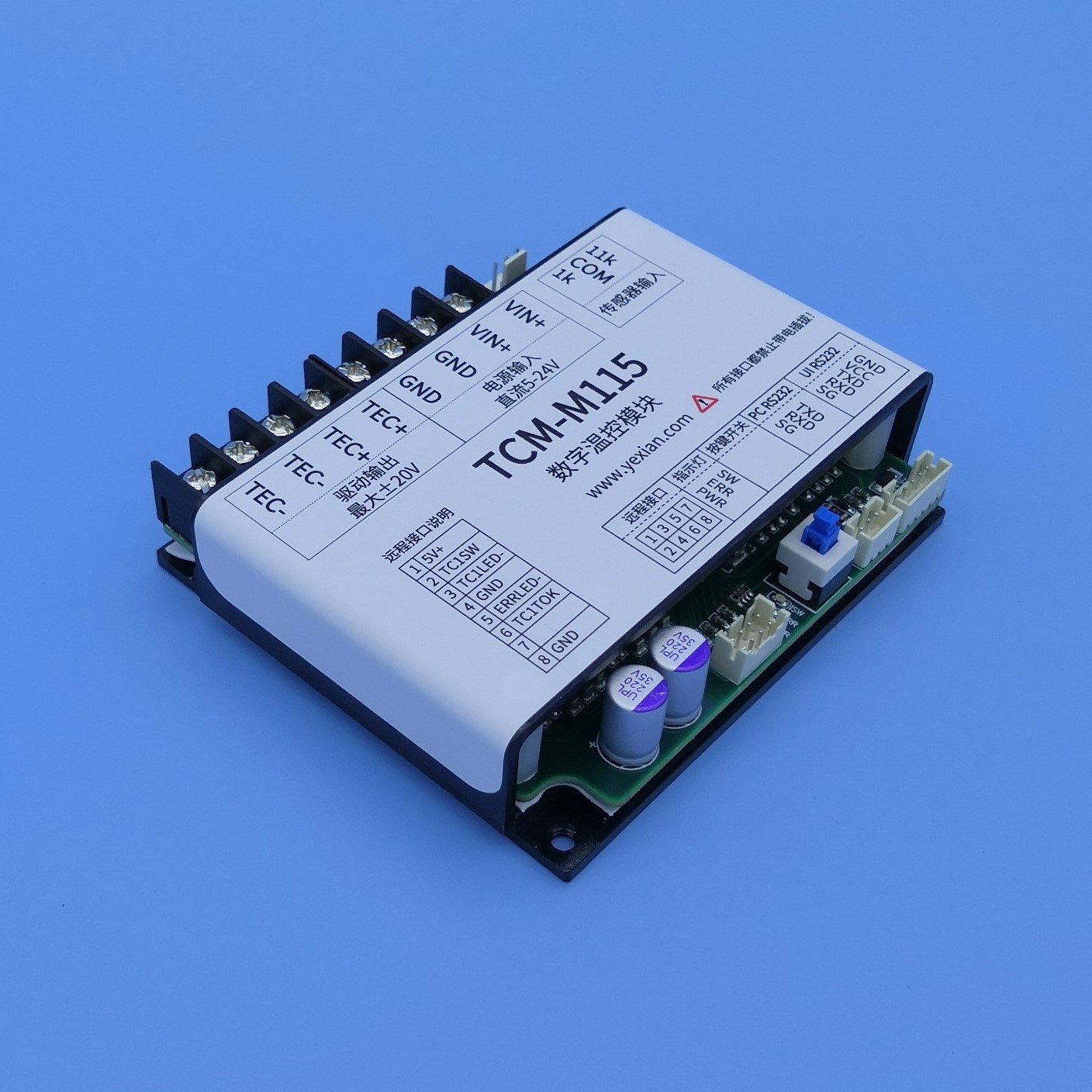

	TCM-X107	TCM-M115	TCM-M207
最佳稳定性1	0.002℃	0.002℃	0.002℃
电源电压	5～24V	5～24V	5～24V
温控数量	1	1	2
输出极性	双向温控	双向温控	双向温控
极限输出电流	7A	15A	7A
极限输出电压	90%电源电压	80%电源电压	85%电源电压
尺寸	66×80×25mm	95×80×25mm	95×80×25mm

注1：优化状况下的短期稳定性指标；跟系统整体相关，跟PID参数设置相关
